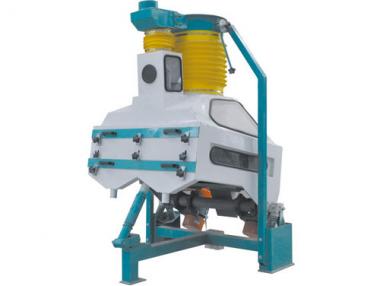

TQSF型系列重力分级去石机

TQSF型系列重力分级去石机是小麦清理的新一代设备,可从连续流动的粮食物料中分离出并肩石,此设备工作面由两层筛面组成,上层用来分理轻质及重质物料,下层用来将重质物料中的玻璃块、石子、金属等从主流中分离出来。
重力分级去石机，有一个上下装叠有两层筛面的筛体，支 承在含有橡胶弹性元件的弹性系统中，用两台振动电机振动， 在一端设有一物料进口和砂石出口，以及手调式石子阀板装置 ，另一端设有两个出口，分别用做物料筛上物的排出，本实用 新型的特征在于，在设备的去石筛面的前上方，安装一个可调 的电磁石子阀板装置，该装置的石子阀板的前端沿，柳接固定 一个挡料板，在石子阀板的中部铰接有一个连杆，连杆的另一 端上铰接一个滚轮，用曲柄的一端与连杆的中点铰接，另一端 与蜗轮一起用销钉或键固定相连于一转轴上，支承转轴的孔， 位于壳体上两个滑槽中心线的延长线的交点处，石子阀板与滚 轮便限制于这两个相互垂直的滑槽内，蜗轮与一轴向可移动的 蜗杆啮合，此蜗杆一端与电磁铁轴伸连接，另一端上所带的轴 肩凸缘置于一个调节套内，两者轴向限定，装在调节套内的复 位弹簧压紧蜗杆轴肩凸缘，用调节套内的弹簧调节杆，以螺纹 副的方式，固定复位弹簧的另一端，并依靠销或紧定螺钉与调 节套固定为一体，弹簧调节杆上的另一端装有手轮，以调节石 子阀板上下平移，调节套以螺纹副的方式又与套筒旋接，利用 套筒上的法兰采用螺栓固定电磁铁，电磁铁连接到包括有直流 电源、延时继电器和微动开关组成的延时控制电路中，并将微动开关安装在集料箱内，用一个限位调节螺钉调整微动开关的 通断位置，使这一装置能进行自动。 　
